Metall-Kunststoff-Verbund: Wann das Verbundteil die bessere Lösung ist
Für Entwicklung und Konstruktion: vier Gründe, aus denen ein umspritztes Metallteil einer Baugruppe aus Einzelteilen überlegen sein kann – und die Fälle, in denen es das nicht ist.
Fachartikel der MGE Metallgeräte Elgersburg GmbH · zertifiziert nach DIN EN ISO 9001:2015 · Geratal, Thüringen
Erschienen am 9. Juli 2026. Stand: 25. September 2026.
Das Wichtigste in Kürze
- Ein Metall-Kunststoff-Verbund legt jeden Werkstoff dorthin, wo seine Eigenschaft gebraucht wird: Metall für Kraft, Kontakt und Wärme, Kunststoff für Form, Gewicht und Isolation.
- Der größte Hebel ist meist nicht das Gewicht, sondern der Wegfall von Fügeschritten: Das Teil verlässt das Spritzgießwerkzeug als ein Bauteil.
- Der Verbund hält in der Regel über Formschluss. Dichtheit und Temperaturwechsel müssen deshalb eigens ausgelegt werden – sie entstehen nicht von selbst.
- Ob sich das Verbundteil lohnt, entscheiden Stückzahl, Variantenzahl und die Frage, wie oft die Konstruktion sich noch ändert.
- Stanz- oder Drehteil und Spritzgießwerkzeug müssen zueinander passen. Das gelingt am sichersten, wenn beide Werkzeuge in einer Hand liegen.
Wer ein Bauteil konstruiert, das zugleich Strom leiten und isolieren, Kräfte aufnehmen und leicht sein soll, landet schnell bei zwei Werkstoffen. Die klassische Antwort ist eine Baugruppe: ein Stanzteil, ein Kunststoffteil und ein Fügeschritt dazwischen – einpressen, verschrauben, verclipsen oder kleben. Ein Metall-Kunststoff-Verbund geht einen anderen Weg. Das Metallteil wird als Einlegeteil in das Spritzgießwerkzeug gelegt und umspritzt; heraus kommt ein einziges Bauteil.
Das klingt nach einer reinen Fertigungsfrage, ist aber eine Konstruktionsentscheidung. Sie legt fest, wie viele Zeichnungen, Werkzeuge, Toleranzketten und Prüfschritte es später gibt. Dieser Beitrag ordnet ein, in welchen Fällen das Verbundteil der Baugruppe überlegen ist, wo seine Grenzen liegen und woran Sie früh erkennen, ob Ihr Bauteil ein Kandidat ist. Wie das Umspritzen im Werkzeug abläuft, welche Werkstoffpaarungen sich eignen und was die Fertigung kostet, behandeln eigene Beiträge – hier geht es um die Entscheidung davor.
Warum ein einzelner Werkstoff oft nicht reicht
Metall und Kunststoff haben fast spiegelbildliche Stärken. Metall ist fest, steif, leitet Strom und Wärme und behält seine Form auch unter Dauerlast. Dafür ist es schwer, und jede zusätzliche Geometrie kostet Werkzeug- oder Bearbeitungsaufwand. Kunststoff ist leicht, isoliert, lässt im Spritzgießen fast jede Form zu und bringt Rastnasen, Führungen oder Gehäusewände ohne Nacharbeit mit. Unter dauerhafter Last neigt er aber zum Kriechen, Gewinde im Kunststoff reißen schneller aus, und Stromleitung ist nicht seine Aufgabe.
Solange ein Bauteil nur eine dieser Anforderungen erfüllen muss, ist ein Werkstoff richtig. Sobald es mehrere zugleich erfüllen soll, entstehen Kompromisse: Das Metallteil wird dicker und schwerer als nötig, oder das Kunststoffteil bekommt nachträglich eingesetzte Metallbuchsen. Die Hybridbauweise löst diesen Konflikt, indem sie die Anforderungen räumlich trennt, das Bauteil aber als Einheit fertigt.
Vier Gründe für das Verbundteil
1. Fügeschritte fallen weg. Bei einer Baugruppe entstehen Stanzteil und Kunststoffteil getrennt und werden danach gefügt. Jeder Fügeschritt ist ein eigener Arbeitsgang mit eigener Prüfung und eigener Toleranz. Beim Verbundteil entsteht die Verbindung im Spritzgießen. Die Lage des Metallteils im Kunststoff bestimmt das Werkzeug, nicht ein Monteur oder eine Vorrichtung. Das spart nicht nur den Arbeitsgang, sondern auch Teilenummern, Lagerplätze und Schnittstellen zwischen Lieferanten.
2. Leichtbau dort, wo er möglich ist. In der Hybridbauweise wird das Bauteil vom Kunststoff her gedacht, und Metall kommt nur an die Stellen, an denen es gebraucht wird: an Schraubpunkte, Lagerstellen, Kontaktflächen oder Anschläge. Ein Drehteil als Gewindebuchse oder ein Stanzteil als Lastpfad nimmt die Kräfte auf; der Rest des Bauteils bleibt leicht. So entsteht Leichtbau, ohne dass die Belastbarkeit an den entscheidenden Stellen leidet.

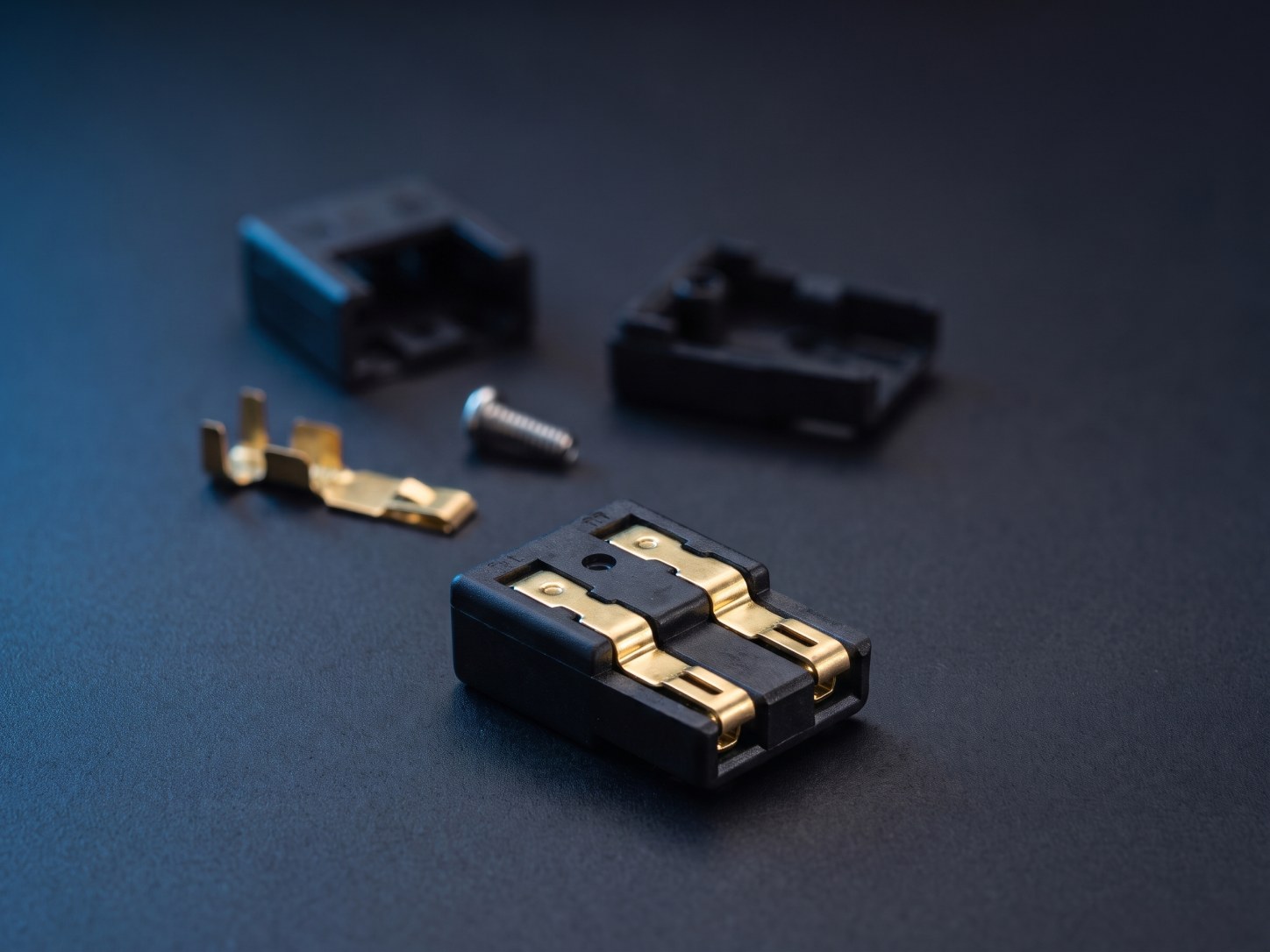

3. Leiten und isolieren in einem Teil. In der Elektro- und Relaistechnik ist das ein häufiger Grund für den Metall-Kunststoff-Verbund. Ein gestanzter Kontakt aus einem leitfähigen Werkstoff führt den Strom, der umspritzte Kunststoff hält ihn in Position, isoliert ihn gegen die Umgebung und bildet zugleich das Gehäuse oder den Steckerkörper. Auch Wickelgüter lassen sich so einbetten: Eine Spule wird nach dem Wickeln umspritzt und ist damit mechanisch geschützt und fest positioniert.
4. Kleinere Bauräume. Wo mehrere Einzelteile ineinandergreifen, braucht jedes seine Wandstärke, seinen Montagespielraum und seine Fügezone. Im Verbundteil entfällt ein Teil dieser Zugaben, weil Metall und Kunststoff direkt aneinanderliegen. Das hilft vor allem bei Sensorik, Steckverbindern und kleinen elektromechanischen Baugruppen, bei denen jeder Millimeter zählt.
Wo die Grenzen liegen
Ein Verbundteil ist nicht in jedem Fall die bessere Lösung. Drei Punkte gehören in jede ehrliche Abwägung.
Der Verbund ist meist formschlüssig. Kunststoff haftet am Metall in der Regel nicht stofflich. Die Verbindung hält, weil der Kunststoff durch Löcher, Hinterschnitte, Prägungen oder Rändel des Einlegeteils fließt und es nach dem Erstarren umschließt. Diese Verankerung muss konstruiert werden. Ein glattes Metallteil ohne solche Formelemente sitzt nicht verlässlich.
Dichtheit und Temperaturwechsel. Metall und Kunststoff dehnen sich bei Wärme unterschiedlich stark aus, und der Kunststoff schwindet beim Abkühlen. An der Grenzfläche entstehen dadurch Spannungen und unter Umständen feine Spalte. Wo ein Bauteil gegen Feuchtigkeit oder Medien dicht sein muss, ist das eine eigene Auslegungsaufgabe, die geprüft werden muss – sie ergibt sich nicht allein daraus, dass das Metall umspritzt ist.
Änderungen werden teurer. Ein Verbundteil bindet zwei Werkzeuge aneinander: das für das Einlegeteil und das Spritzgießwerkzeug. Ändert sich die Kontur des Metallteils, ändert sich oft auch die Aufnahme im Spritzgießwerkzeug. Solange eine Konstruktion noch in Bewegung ist oder nur kleine Stückzahlen gebraucht werden, kann die Baugruppe aus Einzelteilen deshalb die flexiblere Wahl sein.
Checkliste: Ist Ihr Bauteil ein Kandidat für das Verbundteil?
- Das Bauteil braucht an einzelnen Stellen Metall (Kontakt, Gewinde, Lastpfad) und sonst Formfreiheit oder Isolation.
- Heute werden dafür zwei oder mehr Teile gefertigt und in einem eigenen Arbeitsgang gefügt.
- Die Konstruktion ist weitgehend eingefroren; größere Änderungen am Metallteil sind nicht mehr zu erwarten.
- Die geplante Stückzahl rechtfertigt ein Spritzgießwerkzeug mit Aufnahme für das Einlegeteil.
- Anforderungen an Dichtheit, Temperaturbereich und Prüfumfang sind bekannt und können früh mitgeplant werden.
Treffen die ersten beiden Punkte zu, lohnt ein genauer Blick. Treffen alle fünf zu, ist das Verbundteil ein ernsthafter Kandidat.
Die Checkliste ersetzt keine Machbarkeitsprüfung. Ob Werkstoffpaarung, Wandstärken und Verankerung zusammenpassen, zeigt erst die Prüfung der konkreten Zeichnung.
| Kriterium | Baugruppe aus Einzelteilen | Metall-Kunststoff-Verbundteil |
|---|---|---|
| Verbindung | eigener Fügeschritt (einpressen, schrauben, clipsen, kleben) | entsteht beim Umspritzen im Werkzeug |
| Lage des Metallteils | bestimmt durch Fügeprozess und Vorrichtung | bestimmt durch das Spritzgießwerkzeug |
| Teile und Schnittstellen | mehrere Teilenummern, oft mehrere Lieferanten | eine Teilenummer, ein Lieferumfang |
| Dichtheit | über Dichtelemente ausgelegt | eigene Auslegungsaufgabe an der Grenzfläche |
| Änderungen | Einzelteile lassen sich getrennt ändern | Änderung am Metallteil betrifft meist beide Werkzeuge |
| Sinnvoll bei | kleinen Stückzahlen, laufender Entwicklung | Serie mit weitgehend fester Konstruktion |
Warum Stanzen, Drehen und Spritzgießen zusammengehören
Beim Verbundteil treffen zwei Toleranzwelten aufeinander. Ein Maß am Stanzteil, das für sich allein unkritisch wäre, kann beim Umspritzen darüber entscheiden, ob das Werkzeug sauber schließt oder ob Kunststoff dorthin fließt, wo ein Kontakt frei bleiben soll. Deshalb werden Einlegeteil und Spritzgießwerkzeug am besten gemeinsam ausgelegt – und nach der Erstbemusterung gemeinsam korrigiert.
Bei MGE liegen Werkzeugbau, Stanzerei, Automatendreherei und Kunststoffspritzerei unter einem Dach in Geratal. Das Einlegeteil und das Werkzeug, in dem es umspritzt wird, entstehen am selben Standort, und Korrekturen nach der Erstbemusterung werden im eigenen Werkzeugbau umgesetzt. Die Werkzeuge bleiben Eigentum des Kunden. Mehr dazu, was ein eigener Werkzeugbau für den Serienanlauf bedeutet, lesen Sie im Beitrag Inhouse-Werkzeugbau und Time-to-Market; welche Metalle und Kunststoffe sich paaren lassen, im Beitrag Materialauswahl für Metall-Kunststoff-Verbundteile.
Prüfen wir, ob Ihr Bauteil ein Verbundteil werden kann
Schicken Sie uns Ihre Zeichnung, STEP-Datei oder Stückliste der heutigen Baugruppe. Wir sehen uns an, welche Einzelteile sich zu einem Metall-Kunststoff-Verbund zusammenfassen lassen, wo die Verankerung sitzen muss und welche Punkte – etwa Dichtheit oder Temperaturbereich – früh geklärt werden sollten. Wenn die Baugruppe aus Einzelteilen für Ihren Fall die bessere Wahl bleibt, sagen wir Ihnen das ebenso. Kontakt: mge@mge-gmbh.de · +49 3677 7946-0 · mge-gmbh.de
Häufige Fragen
- Was ist ein Metall-Kunststoff-Verbundteil?
- Ein Bauteil, bei dem ein Metallteil – meist ein Stanz- oder Drehteil – als Einlegeteil in das Spritzgießwerkzeug gelegt und mit Kunststoff umspritzt wird. Heraus kommt ein einziges Bauteil, das die Eigenschaften beider Werkstoffe verbindet.
- Wie hält der Kunststoff am Metall?
- In der Regel über Formschluss. Der Kunststoff fließt durch Löcher, Hinterschnitte, Prägungen oder Rändel des Einlegeteils und umschließt es nach dem Erstarren. Diese Verankerung wird bei der Konstruktion des Metallteils eingeplant.
- Ist ein umspritztes Bauteil automatisch dicht?
- Nein. Weil Metall und Kunststoff sich unterschiedlich ausdehnen und der Kunststoff beim Abkühlen schwindet, können an der Grenzfläche feine Spalte entstehen. Wo Dichtheit gefordert ist, wird sie eigens ausgelegt und geprüft.
- Ab wann lohnt sich ein Verbundteil statt einer Baugruppe?
- Wenn heute mehrere Teile gefügt werden, die Konstruktion weitgehend feststeht und die Stückzahl ein Spritzgießwerkzeug mit Aufnahme für das Einlegeteil trägt. Bei kleinen Mengen oder häufigen Änderungen ist die Baugruppe oft flexibler.
- Kann MGE Einlegeteil und Umspritzen aus einer Hand liefern?
- Ja. Werkzeugbau, Stanzerei, Automatendreherei und Kunststoffspritzerei arbeiten bei MGE unter einem Dach; auf Wunsch folgt die Montage bis zur einbaufertigen Baugruppe.
